CONEXIÓN PROFINET II




El objetivo de esta actividad es:
Realizar mediante una conexión PROFIBUS y una de PROFINET una transferencia de datos entre tres equipos, un (Siemens S7-314) y dos ET200 (ET200L Y ET200S)
Al activar la entrada E124.0, el estado de las entradas de la ET200L se deberá trasladar a las salidas de la ET200S, en la cantidad de bits que corresponda.
Al activar la entrada E124.1, es estado de las entradas de la ET200S se trasladar a las salidas de la ET200L, en la cantidad de bits que corresponda.


Los pasos a realizar serán los siguientes:

  • Esquema del sistema de comunicaciones que se va a emplear.
  • Descripción del proceso de comunicación.

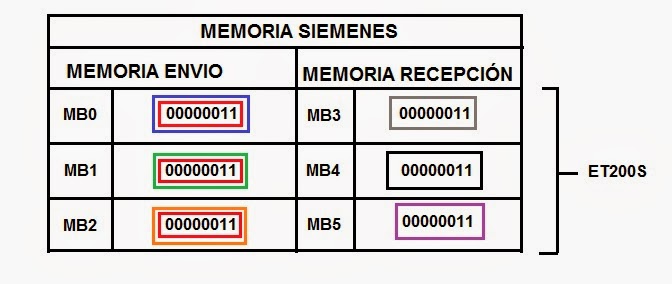

  • Direcciones de memoria utilizadas y contenidos
  • Configuración y programación del sistema de comunicaciones.

DESARROLLO DE LA PRACTICA:
  • Esquema del sistema de comunicaciones que se va a emplear.

  • Descripción del proceso de comunicación.

  • Direcciones de memoria utilizadas y contenidos

  • Configuración y programación del sistema de comunicaciones.
CONFIGURACIÓN:
Una vez insertado el bastidor y la CPU314 IFM insertamos la CP343-1 y la CP342-5 y lo configuramos de la siguiente forma:



Insertamos la ET200S:


Insertamos la ET200L:

Configuramos la CP342-5 y CP343-1:


Configuramos dentro de la CP343-1 configuramos la conexión PN-IO:


Configuramos la ET200L:

Configuramos la ET200S:

Introducimos los módulos PM, DI y DO:



Observamos el NetPro:

PROGRAMA:







CONEXIÓN PROFINET I



El objetivo de esta actividad es realizar, mediante una conexión de PROFINET una transferencia de datos entre dos equipos, uno (Siemens S7-314) y una ET200S (ET200S_1):

- Cuando activemos la entrada E124.0 del S7, queremos enviar el valor de las entradas EB124 a las distintas salidas de la  ET200S_1
- Cuando activemos la entrada E124.1 del S7, activaremos las dos salidas del primer módulo de la  ET200S_1
- Cuando activemos la entrada E124.2 del S7, activaremos las dos salidas del segundo módulo de la  ET200S_1
- Cuando activemos la entrada E124.1 del S7, activaremos las dos salidas del tercer módulo de la  ET200S_1
- Cuando activemos la Entrada 1 en la ET200S_1 enviaremos el estado de sus entradas al byte de salida AB124 del S7314.
- Cuando activemos la Entrada 2 en la ET200S_1 enviaremos el estado de sus entradas al byte de salida AB125 del S7314.
- Cuando activemos la Entrada 3 en la ET200S_1 enviaremos el estado de sus entradas al byte de salida AB126 del S7314.

Los pasos a realizar serán los siguientes:

  • Esquema del sistema de comunicaciones que se va a emplear.
  • Descripción del proceso de comunicación.
  • Direcciones de memoria utilizadas y contenidos
  • Configuración y programación del sistema de comunicaciones.

DESARROLLO DE LA PRÁCTICA:

  • Esquema del sistema de comunicaciones que se va a emplear.



  • Descripción del proceso de comunicación.

  • Direcciones de memoria utilizadas y contenidos

  • Configuración y programación del sistema de comunicaciones.
CONFIGURACIÓN:
Una vez introducida la CPU 314 IFM en el bastidor, pasamos a introducir la CP 342-5 en el bastidor 4, ya que en nuestro PLC esta incorporada en dicho slot y la debemos colocar aun que no la utilicemos.


 A continuación, insertamos la CP343-1 Advanced y en su conexión PN-IO colocamos la ET200S.


Pasamos a configurar la ET200S, conforme la tenemos físicamente.
Insertamos los módulos PM-E, DI y DO:





A continuación configuramos correctamente la CP342-5, la CP343-1, la PN-IO y la ET200S (en dicho orden):






Observamos finalmente como ha quedado la configuración:

Como último vistazo observamos la NetPro y observamos con otro vistazo como esta correctamente configurado todo.

PROGRAMA:
