CONEXIÓN PROFINET IV



El objetivo de esta actividad es realizar el control de un variador de velocidad, teniendo como equipos un variador micromaster con conexión a profibus un, (Siemens S7-314) y una ET200S (ET200S-1)

La primera entrada de cada uno de los módulos de entrada de la ET200S, servirán para poder controlar el funcionamiento del motor. (paro del motor, giro a la izquierda, giro a la derecha, respectivamente)

La segunda entrada de cada uno de los módulos servirán para asignar la velocidad de giro, (al 100%, al 50% y al 25% respectivamente.)


Configurar y programar el sistema para que funcione adecuadamente.


Los pasos a realizar serán los siguientes:
  • Esquema del sistema de comunicaciones que se va a emplear.
  • Descripción del proceso de comunicación.
  • Direcciones de memoria utilizadas y contenidos
  • Configuración y programación del sistema de comunicaciones.
DESARROLLO DE LA PRÁCTICA:

  • Esquema del sistema de comunicaciones que se va a emplear.

  • Descripción del proceso de comunicación.

  • Direcciones de memoria utilizadas y contenidos

  • Configuración y programación del sistema de comunicaciones.
 - Insertamos el Bastidor e introducimos la CPU 314 IFM y la CP342-5


- A continuación configuramos dicha CP342-5

- Introducimos el Variador Micromaster420 y lo configuramos correctamente.

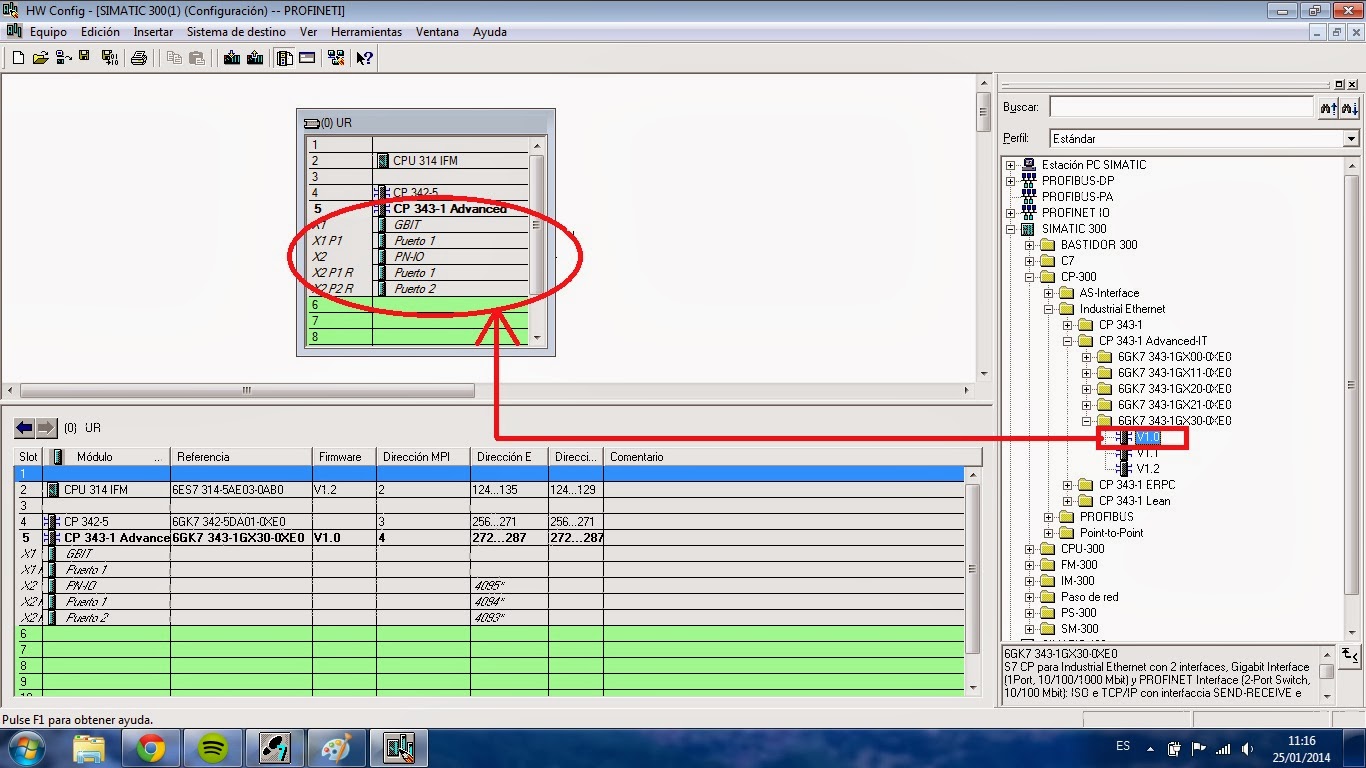

- Introducimos la CP343-1 y la configuramos.



- Introducimos la ET200S y la configuramos.





 - Finalmente observamos la NetPro como ha quedado configurada.

- Finalmente el Programa.






CONEXIÓN PROFINET III



El objetivo de esta actividad es realizar, mediante una conexión PROFINET una transferencia de datos entre dos equipos, una ET200S CPU (IM151-8) y una ET200S (IM151-8)

Cada equipo se deberá configurar adecuadamente en función  de los módulos de E/S que dispone. La IM151-8 dispone de dos módulos de entrada de 2 bits, y dos módulos de salida de dos bits (Están conectados alternativamente, DI-DO-DI-DO)

La IM151-3 dispone de tres módulos de entrada de 2 bits, y tres módulos de salida de dos bits (Están conectados consecutivamente, DI-DI-DI-DO-DO-DO)

Al activar la primera entrada del primer módulo de la IM151-8, se deberán activar todas las salidas, de la IM151-3.

Al activar la segunda entrada del primer módulo de la IM151-8, se activará la primera salida de cada uno de los tres módulos de salida de la IM151-3.

Al activar la primera entrada del segundo módulo de entradas de la IM151-3, se activarán las salidas del primer módulo de salida de la IM151-8, y al activar la segunda entrada del tercer módulo de entradas de la IM151-3, se activarán las salidas del segundo módulo de salidas de la IM151-8.



Los pasos a realizar serán los siguientes:

  • Esquema del sistema de comunicaciones que se va a emplear.
  • Descripción del proceso de comunicación.
  • Direcciones de memoria utilizadas y contenidos
  • Configuración y programación del sistema de comunicaciones.

DESARROLLO DE LA PRÁCTICA:
  • Esquema del sistema de comunicaciones que se va a emplear.

  • Descripción del proceso de comunicación.

  • Direcciones de memoria utilizadas y contenidos.

  • Configuración y programación del sistema de comunicaciones.
- Una vez insertado el Bastidor, insertamos la ET200S CPU

- A continuación colocamos el módulo correspondiente de potencia.

- Finalmente colocamos los módulos de entradas y salidas en el orden indicado.

- A continuación introducimos la ET200S.

- Configuramos su módulo de potencia y sus entradas y salidas como corresponda al módulo físicamente encontrado.


- Finalmente pasamos a la configuración de la ET200S CPU y la ET200S tanto por su nombre de dispositivo como por su número de dispositivo así como por su dirección IP.


- Finalmente observamos la NetPro, y como a quedado configurado todo.

Ahora pasamos al programa:
